在電力電子領域，固態繼電器（SSR）已成為一種不可或缺的元件。作為電力電子器件的一種，單相固態繼電器在許多應用中展現出其獨特的優勢。本文將深入探討單相固態繼電器的特點和原理，幫助您更好地理解這一重要的電力電子器件。

　一、單相固態繼電器的特點

?。?）高可靠性：固態繼電器采用半導體器件作為開關元件，無觸點、無磨損，因此具有較高的可靠性。

?。?）快速響應：由于固態繼電器的開關元件是半導體器件，其響應速度非?？?，可以在毫秒級內完成開關動作。

?。?）輸入與輸出隔離：固態繼電器具有光電隔離功能，可以有效隔離輸入與輸出電路，提高系統的抗干擾能力。

　（4）寬的輸入電壓范圍：固態繼電器的輸入端可以采用TTL、HTL等邏輯電平信號，也可以采用CMOS、NMOS等低電平信號。

　（5）節能環保：固態繼電器具有較低的功耗和無噪音的優點，符合節能環保的要求。

　二、單相固態繼電器的原理

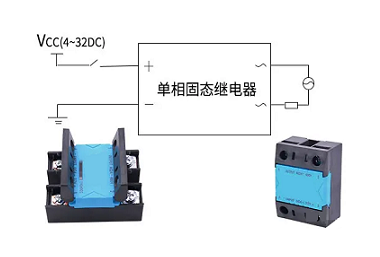

　單相固態繼電器的基本原理是利用光電耦合器實現輸入與輸出電路的隔離，通過控制光電耦合器中的發光二極管發出光線，使光敏三極管觸發控制開關的通斷。當輸入端接收到控制信號時，光電耦合器中的發光二極管發光，光敏三極管導通，進而控制開關管的通斷，實現負載的開關控制。

　在單相固態繼電器中，通常采用單結晶體管或MOSFET作為開關元件。當輸入端接收到控制信號時，開關元件導通，電流通過開關元件流入負載，實現負載的開關控制。由于固態繼電器采用半導體器件作為開關元件，因此其開關速度較快，可以快速地控制大電流負載。

　此外，單相固態繼電器通常具有過零檢測功能，可以在電源電壓過零時進行開關動作，以減小對電網的干擾。同時，固態繼電器還具有溫度保護功能，可以在過熱時自動切斷負載，保護設備安全。

　三、單相固態繼電器應用案例

　單相固態繼電器在許多領域都有廣泛的應用，例如智能家居、工業自動化、電力系統等。在家居領域，固態繼電器可以用于控制照明、空調、熱水器等家電設備的開關；在工業自動化領域，固態繼電器可以用于控制電機、加熱器等設備的啟動和停止；在電力系統領域，固態繼電器可以用于無功補償、諧波治理等電力電子裝置的控制。
