圖爾克TURCK電源接通后,振蕩電路即產生了占空比一定的電脈沖,此脈沖經過電流放大后驅動半導體發光二極管,即產生相應頻率的光脈沖,而當受光器件收到來自發光管發出的光脈沖(可以由對射或反射得到)而轉變?yōu)槲⑷醯碾娒}沖,這個連續脈沖經過放大電路放大再通過一個選擇電路進行脈沖選通,以去掉其它電氣干擾嗓聲,經檢波后變?yōu)橹绷餍盘?經過開關電路整形和選定后,進入輸出電路,產生無接點和有接點的開關信號,從而達到了檢測的目的。

　　圖爾克接近開關鐵氧體磁芯的原理

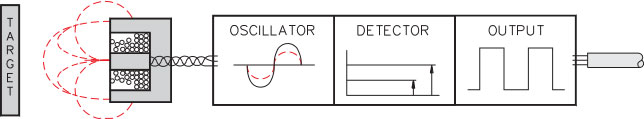

　　電感式接近開關由線圈和鐵氧體磁芯排列、振蕩器和檢測器電路以及固態輸出組成。振蕩器產生一個高頻場，從接近開關前面的線圈輻射，以線圈軸為中心。鐵氧體磁芯將電磁場捆綁并引導至前方。

　　當金屬物體進入高頻場時，會在目標表面感應出渦流。這會導致振蕩器電路中的能量損失，從而導致較小的振蕩幅度。檢測器電路識別幅度的特定變化并生成一個信號，該信號將使固態輸出開或關。當金屬物體離開感應區域時，振蕩器再生，使接近開關恢復到正常狀態。

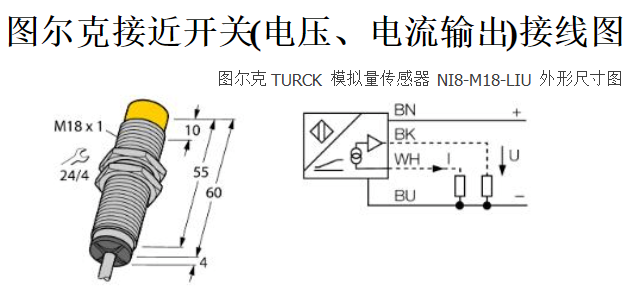

　　圖爾克接近開關接線圖
