伺服電機齒輪箱中使用的行星齒輪箱提供了具有扭矩倍增、減速和慣量匹配的電氣系統。尤其是伺服系統所需的齒輪箱，不僅能提供高扭矩且無需額外慣性，而且要求精度和剛性高。所有這些條件都由一種形式的齒輪箱滿足，該齒輪箱以最少的維護保持較長的使用壽命。行星齒輪配備適配器和無間隙離合器的各種齒輪可以安裝在任何形式的伺服電機上，并由伺服齒輪組成。

　　兩種齒輪箱均裝有斜齒輪，具有高精度、高性能和高扭轉剛度的特點。

　　減速電機的典型應用：

　　包裝機

　　交通系統

　　工具

　　組裝機

　　印刷機

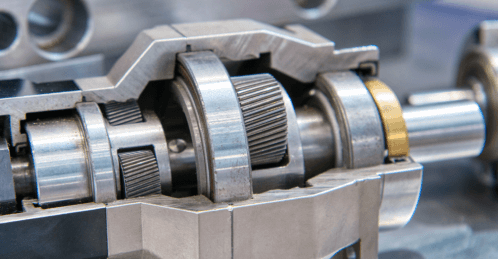

　　伺服電機結構用行星齒輪箱

　　行星齒輪由多個行星齒輪組成，它們圍繞太陽中心齒輪旋轉，與內齒輪配合，并圍繞自身軸線旋轉。行星齒輪的連續嚙合保證了多個齒分擔載荷，使行星齒輪設計能夠承受重載扭矩。為了安靜地運行并延長使用壽命，一些行星齒輪采用帶有接地直齒輪的堅固配置。兼容常見的傳動方式和主要系列的尺寸。它們幾乎可以與任何伺服電機快速接頭一起運行，交貨時間最短，而且價格合理，物超所值。

　　伺服電機所用行星齒輪的精密制造，不僅可以保證數百小時的低背隙，還可以在齒輪的整個生命周期內實現低背隙。通常的精密行星齒輪箱系列設計為直接安裝在伺服電機上，具有非常高的功率密度和低的扭轉背隙。

　　高效率使這些齒輪箱非常適合連續S1操作，因此它們適用于例如印刷機。結合動態伺服電機，它們可以實現最高的速度、加速度和最佳的定位精度。單級或兩級齒輪箱可以配備可選的光滑軸或鍵，并在需要時減少扭轉間隙。

　　負載分擔說明

　　齒之間的這種載荷分布還為行星齒輪提供了高扭轉剛度，使其成為頻繁啟停運動或方向反轉的過程的理想選擇，這是伺服應用的典型特征。許多伺服系統通常需要非常精確的對準。行星齒輪的設計和制造通常只有1-2分鐘的弧度，以提供低背隙。

　　斜齒輪或斜齒輪可用于行星齒輪。但是，正齒輪可能比正齒輪具有更高的扭矩值。雖然斜齒輪可能比斜齒輪具有更高的扭矩值，但斜齒輪運轉更平穩、噪音更低、剛度更高，因此斜齒輪行星齒輪成為伺服齒輪箱的首選。當齒輪箱連接到傳動系統時，電機提供給驅動器的速度會減少齒輪的總和，這可以讓機器更好地利用伺服電機的速度特性。

　　行星齒輪可以接受非常高的輸入速度并在標準設計下提供高達10:1的減速比，而高速設計提供100:1（因此減速）或更高的齒輪比。它們也可以用油脂或油潤滑，但有時會為伺服（有時稱為伺服或伺服齒輪）對行星齒輪進行潤滑。行星齒輪箱在大多數情況下，制造商在齒輪箱的使用壽命期間使用殼脂或油潤滑進行潤滑，從而減少最終用戶的維護。它對負載摩擦的影響可能是在伺服系統中使用齒輪箱的最大好處。發動機表示的負載慣量的減少是齒輪比的平方。然而，盡管降檔相對較小，但慣性系數會產生顯著影響。

　　伺服定位應用

　　在伺服定位應用中使用齒輪減速器通常有兩個原因。首先，更多的扭矩和更低的速度通常是許多應用的先決條件，而不僅僅是伺服電機。齒輪減速器以最高速度換取更高的輸出扭矩，盡管速度可能需要也可能不需要。伺服電機通常以3000到5000 rpm的速度運行，并且非常緊湊。但是，當它們被配置為以更高的速度運行以用于專門的應用程序時，這可能會改變。

　　其次，當負載慣量與電機慣量相近時，伺服控制系統的性能最好。如果負載慣量與電機電樞慣量相比過高，有時可能會出現穩定時間延遲。這就是齒輪減速器的用武之地。齒輪減速器通過將反射慣量（控制系統看到的負載慣量）減少到齒輪減速比的平方來解決這個問題。例如5：1的減速比，可以將反射負載慣量比降低25：1，從而實現穩定運行和優良的機器性能。
